Výměna vstřikovače u motorů Pumpe Düse (PD) vyžaduje čistotu práce, přesnost a správné usazení vstřiku v hlavě válců. Níže najdeš přehledný postup, doporučení k montáži a tipy, jak předejít typickým chybám. Pro trvale přesné vycentrování vstřiku doporučujeme použít aretační (fixovací) klín vstřiku PD.

Co budeš potřebovat

• Základní gola a bit sada, torx/imbus dle typu motoru PD
• Momentový klíč (pro dotažení dle servisního manuálu konkrétního motoru)
• Čistič brzd a čisté, nepouštějící utěrky
• Nové těsnicí O-kroužky a těsnění vstřikovače (doporučeno měnit vždy)
• Montážní pastu na O-kroužky (kompatibilní s naftou/olejem)
• Stlačený vzduch nebo odsávačku nečistot
• Aretační klín vstřiku PD (trvalé vycentrování)

Bezpečnost a příprava

• Pracuj na studeném motoru, odpoj akumulátor.
• Drž čistotu – do hlavy válců ani do palivové soustavy se nesmí dostat nečistoty.
• Vždy používej správné montážní momenty a postupy dle servisního manuálu pro konkrétní kód motoru.

Demontáž – krok za krokem

1. Demontuj kryty a příslušenství: odpoj váleček/kolébku ventilů (podle typu), kabeláž vstřiků a palivové vedení dle přístupu.
2. Odpoj konektor vstřikovače: uvolni pojistku, konektor stáhni bez tahání za kabely.
3. Uvolni upevnění vstřikovače: povol šroub(y) držáku vstřikovače. Postupuj rovnoměrně, aby nedošlo k pnutí.
4. Vyjmi vstřikovač: jemně viklej v ose a vytáhni. Pokud drží, nikdy jím nehebejte páčením přes dosedací plochy – použij přípravek nebo vytahovák.
5. Zakryj otvor v hlavě: dočasně jej chraň před spadem nečistot (čistá zátka/ubrousek).

Čištění sedla a příprava nového vstřiku

• Vyčisti sedlo vstřiku v hlavě – pouze schváleným sedlovým kartáčem/přípravkem. Zbytky karbonu a oleje odstraň čističem brzd.
• Vyfoukni sedlo i okolí stlačeným vzduchem (opatrně, aby nečistoty nepadaly do válce).
• Vyměň O-kroužky na novém/repasovaném vstřiku, lehce je namaž montážní pastou kompatibilní s naftou.

Montáž vstřikovače a centrování

1. Předosazení: vlož vstřik lehce do sedla, pouze rukou, bez násilí. Zkontroluj orientaci dle referenčních značek výrobce.

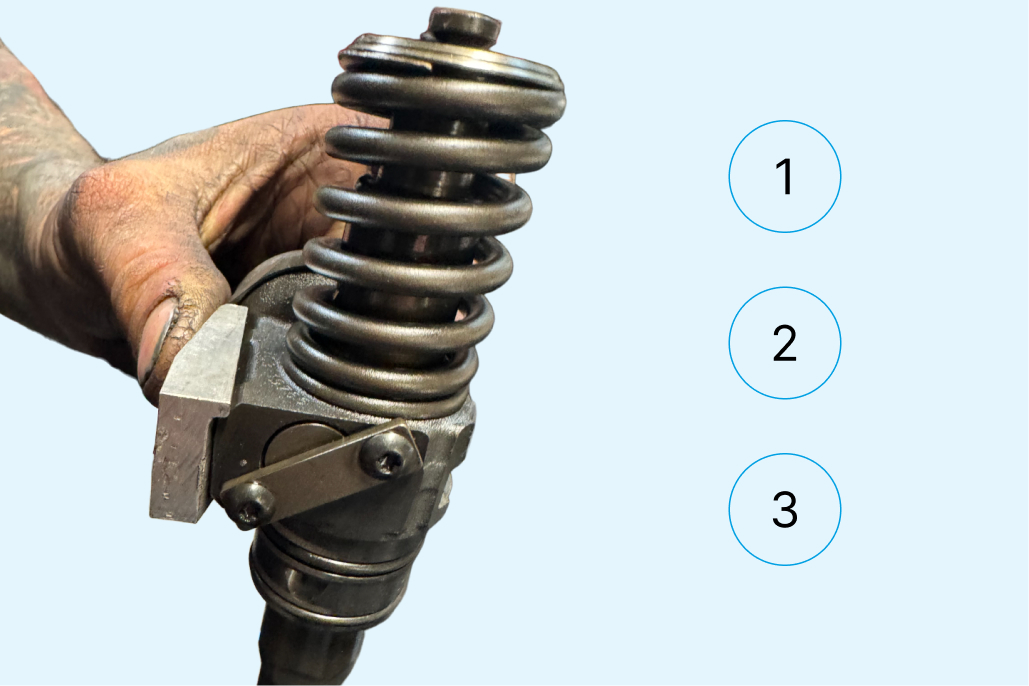

2. Vlož aretační klín PD: mezi držák hlavy a tělo vstřiku vlož aretační (fixovací) klín. Ten vymezí mezeru tak, aby byl vstřik přesně vycentrovaný a nenakláněl se do strany.
3. Usazení a dotažení držáku: přitáhni držák vstřiku dle momentu a pořadí dotažení předepsaného výrobcem motoru. (Moment i úhly dotažení se liší dle kódu motoru – vždy vycházej z oficiální dokumentace.)
4. Kontrola sednutí: zkontroluj, že vstřik doléhá rovnoměrně a klín je správně vložen. Klín zůstává trvale na místě do další opravy.
5. Připojení vedení a konektorů: zapoj palivové přívody a elektrické konektory. Dbej na čistotu a správné aretace.

Uvedení do provozu

• Odvzdušnění palivové soustavy: podle typu systému PD – buď opakovaným startem s krátkými intervaly, nebo pomocí diagnostiky/čerpacího prvku, je-li k dispozici.
• Diagnostika: vymaž případné chyby, zkontroluj korekce vstřiků (balancing), teploty, volnoběh a tlak paliva.
• Vizuální kontrola těsnosti: sleduj okolí vstřikovače, sedla a palivových spojů při běžícím motoru.

Tipy z praxe (aby oprava vydržela)

• Vždy použij nové O-kroužky a těsnění vstřiku.
• Nepřekračuj ani neporušuj předepsané montážní momenty – přetížení držáku může zničit sedlo.
• U PD motorů je přesná poloha trysky klíčová – aretační klín eliminuje mikropohyby a „vyklepávání“ sedla.
• Po montáži sleduj korekce vstřiků – neklidný volnoběh, kouřivost či zápach nafty znamenají problém v těsnosti nebo usazení.

Nejčastější chyby a jak se jim vyhnout

• Nečistoty v sedle: způsobí netěsnost a únik paliva – sedlo vždy dokonale vyčisti.
• Nesprávná orientace vstřiku: odlišné postavení trysky vede k nerovnoměrnému spalování – kontroluj referenční značky.
• Chybějící centrování: bez aretačního klínu hrozí vychýlení a poškození hlavy – použij aretační klín PD.
• Podcenění momentů: příliš malý/tvrdý dotah = úniky, příliš velký = deformace držáku/sedla.

Proč použít aretační (fixovací) klín PD

Aretační klín zajišťuje trvale přesné vycentrování vstřiku v hlavě válců a eliminuje jeho naklánění. Tím chrání sedlo i celou hlavu před poškozením a snižuje opotřebení těsnicích kroužků. Jednou namontovaný klín zůstává v motoru natrvalo – až do další opravy.

Vyber si přesně obrobený klín z lehkého a pevného leteckého duralu EN AW-7075 s povrchovou úpravou tvrdý elox: Aretační (fixovací) klín vstřiku PD – Namontuj.cz
